Sigmar教你用常见方法测残余应力

  承载构件或结构，当其部分或全部进入塑性或弹塑性状态后，这时若将所承受的载荷全部卸去，在结构或构件内部由于能恢复的弹性变形与不能恢复的塑性变形相互牵制，从而产生自相平衡的内应力，称为残余应力。残余应力的检测有很多种方法,这里Sigmar教你用常见方法测残余应力.

  残余应力的测量方法可以分为有损检测和无损检测两大类。有损测试方法就是应力释放法，也可以称为机械的方法；无损方法就是物理的方法。

  机械方法(有损)目前用得最多的是钻孔法（盲孔法），其次还有针对一定对象的环芯法。物理方法(无损)中用得最多的是X射线衍射法，其他主要物理方法还有中子衍射法、磁性法和超声法。

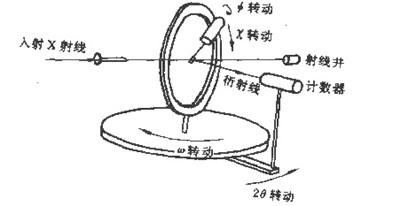

  X射线衍射法依据X射线衍射原理，即布拉格定律。布拉格定律把宏观上可以准确测定的衍射角同材料中的晶面间距建立确定的关系。材料中的应力所对应的弹性应变必然表征为晶面间距的相对变化。当材料中有应力σ存在时，其晶面间距d 必然随晶面与应力相对取向的不同而有所变化，按照布拉格定律，衍射角2θ也 会相应改变。因此有可能通过测量衍射角2θ随晶面取向不同而发生的变化来求得应力σ。从这里可以看出X射线衍射法测定应力的原理是成熟的，经过半个多世纪的历程，在国内外，测量方法的研究深入而广泛，测试技术和设备已经比较完善，不但可以在实验室进行研究，可且可以应用到各种实际工件，包括大型工件的现场测量。
