Sigmar残余应力检测仪-盲孔法原理

  济南西格马(Sigmar)残余应力检测仪主要是采用盲孔法进行残余应力的检测。这里简单的介绍一下盲孔法测量残余应力的原理。

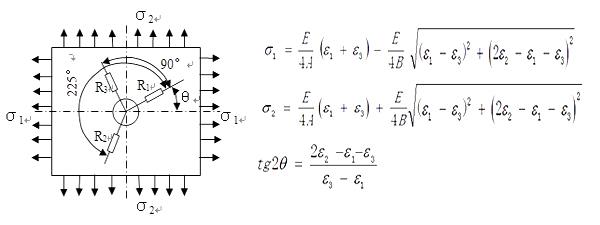

  盲孔法最早由由德国人J.Mathar于1934年首先提出，以后经长期不断地改进和完善，目前已成为应用最广泛的残余应力测量方法之一。美国材料试验协会ASTM已于1981年制订了测量标准。 盲孔法测量残余应力的原理如下图所示，假设一个各向同性材料上某一区域内存在一般状态的残余应力场，其最大、最小主应力分别为σ1和σ2，在该区域表面上粘贴一专用应变花，在应变花中心打一小孔，引起孔边应力释放，从而在应变花丝删区域内产生释放应变，根据应变花测量的释放应变就可以计算出残余应力： 下图为盲孔法残余应力测量原理图。


  公式中：

  ε1、ε2、ε3  — 三个方向释放应变；

  σ1、σ2  — 最大、最小主应力；

  θ  —  σ1与1号片参考轴的夹角；

  E  — 材料弹性模量；

  A、B  — 两个释放系数。

  其中A、B系数与钻孔的孔径、应变花尺寸、孔深有关。
